Hạt nhựa PP (polypropylene) là nguyên liệu quan trọng trong nhiều lĩnh vực bao bì, dệt sợi, ép phun, gia dụng và công nghiệp. Tuy nhiên, hạt PP không hình thành trực tiếp từ dầu mỏ mà trải qua chuỗi công đoạn hóa dầu, trùng hợp, xử lý phụ gia, tạo hạt và kiểm tra chất lượng. Mỗi bước đều ảnh hưởng đến độ tinh khiết, chỉ số chảy, độ cứng, độ trong, khả năng chịu nhiệt và tính ổn định của sản phẩm cuối.
Hiểu đúng quy trình sản xuất hạt nhựa PP giúp doanh nghiệp lựa chọn đúng chủng loại nguyên liệu thay vì chỉ dựa vào tên gọi “hạt PP”. PP dùng cho bao bì màng thổi, sợi dệt, bao jumbo, hộp ép phun hoặc sản phẩm tiếp xúc thực phẩm có thể khác nhau đáng kể về cấu trúc polymer, phụ gia và chỉ tiêu kiểm soát.
Mục lục
1. Hạt nhựa PP là gì?
Hạt nhựa PP là polymer nhiệt dẻo được tạo thành từ monomer propylene, một sản phẩm trung gian của ngành hóa dầu. Ở điều kiện gia công thông thường, PP có thể được nung chảy, tạo hình và làm nguội nhiều lần. Đặc tính này giúp PP phù hợp với các công nghệ như ép phun, đùn tấm, đùn ống, kéo sợi, dệt bao và sản xuất màng.
Về cấu trúc, PP thuộc nhóm polyolefin, cùng họ với PE nhưng không đồng nhất với PE. PP thường có độ cứng và khả năng chịu nhiệt cao hơn nhiều loại PE thông dụng, trong khi PE thường mềm, dẻo và chịu va đập tốt hơn. PP cũng khác PET ở cấu trúc hóa học, phương pháp gia công và phạm vi ứng dụng; PET thường được dùng cho chai, khay và sợi polyester, còn PP phổ biến trong bao dệt, nắp, hộp, màng và linh kiện ép phun.
Trong thực tế, hạt PP nguyên sinh thường có dạng viên nhỏ, đồng đều, màu trắng đục hoặc trong tự nhiên tùy loại. Hạt tái sinh có thể có màu sắc, mùi và độ ổn định khác nhau do nguồn phế liệu, số lần gia nhiệt và mức độ tạp chất.

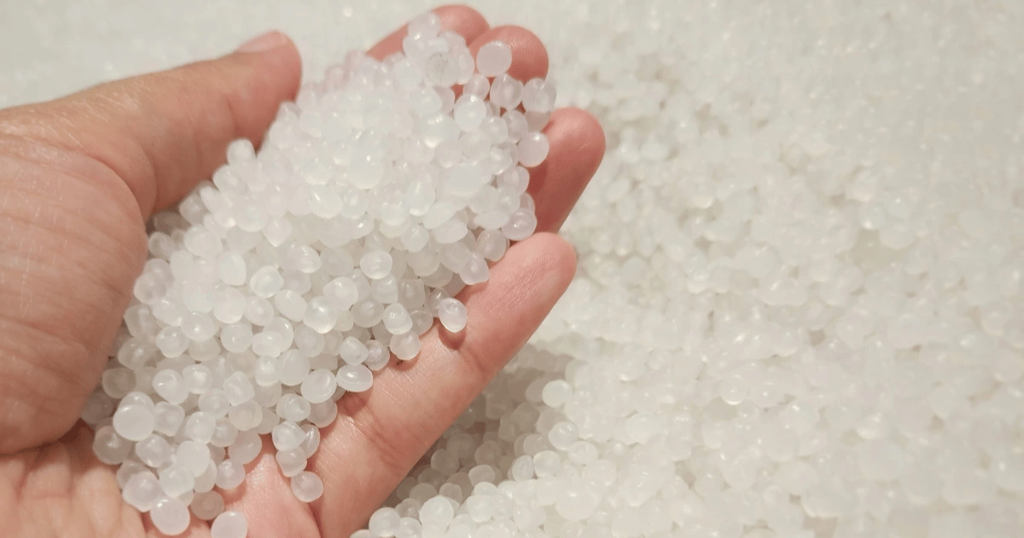

2. Nguyên liệu đầu vào của quy trình sản xuất hạt nhựa PP
2.1. Propylene từ chuỗi hóa dầu
Nguyên liệu cơ bản để sản xuất PP là propylene. Propylene được thu hồi hoặc tạo ra trong các quá trình lọc dầu và cracking nguyên liệu hydrocarbon. Trước khi đưa vào công đoạn trùng hợp, propylene cần được làm sạch để loại bỏ các thành phần có thể làm giảm hoạt tính xúc tác hoặc gây mất ổn định phản ứng.
Những tạp chất cần kiểm soát có thể gồm nước, oxy, hợp chất lưu huỳnh, carbon monoxide, hợp chất chứa nitrogen và các hydrocarbon không mong muốn. Thành phần cụ thể và giới hạn kiểm soát phụ thuộc vào công nghệ nhà máy, hệ xúc tác và yêu cầu của từng dây chuyền. Không thể đánh giá chất lượng propylene chỉ bằng màu sắc hoặc trạng thái vật lý; nhà sản xuất phải sử dụng phân tích hóa học và kiểm soát theo quy trình nội bộ.
2.2. Xúc tác và chất hỗ trợ
Phản ứng trùng hợp PP cần hệ xúc tác có khả năng thúc đẩy liên kết các phân tử propylene thành mạch polymer, đồng thời định hướng cấu trúc không gian của mạch. Các hệ xúc tác công nghiệp hiện đại thường dựa trên xúc tác kim loại chuyển tiếp kết hợp với chất đồng xúc tác và chất điều chỉnh cấu trúc. Thành phần chính xác là bí quyết công nghệ hoặc phụ thuộc giấy phép sản xuất của từng nhà cung cấp.
Nhà máy cũng có thể sử dụng hydrogen để điều chỉnh chiều dài mạch polymer, từ đó kiểm soát chỉ số chảy của hạt nhựa. Một số chất phụ gia được bổ sung ở giai đoạn sau nhằm bảo vệ polymer trong quá trình gia công, vận chuyển và sử dụng.
2.3. Phụ gia cho hạt nhựa PP
PP nguyên sinh sau phản ứng có thể cần phối trộn phụ gia để đạt đặc tính phù hợp với ứng dụng. Nhóm phụ gia thường gặp gồm chất chống oxy hóa, chất ổn định nhiệt, chất ổn định ánh sáng, chất chống tĩnh điện, chất tạo trượt, chất làm trong, chất độn khoáng hoặc chất tạo màu.
Không phải mọi loại PP đều sử dụng cùng một hệ phụ gia. Hạt dùng cho màng có thể cần phụ gia tạo trượt và chống dính; hạt dùng cho sợi cần cân bằng giữa khả năng kéo sợi và độ bền; hạt ép phun có thể cần chất tạo màu, chất độn hoặc chất tăng độ cứng. Với sản phẩm tiếp xúc thực phẩm, việc lựa chọn phụ gia phải dựa trên yêu cầu pháp lý và hồ sơ phù hợp của từng thị trường.
3. Các giai đoạn chính trong quy trình sản xuất hạt nhựa PP
3.1. Làm sạch và chuẩn bị nguyên liệu
Propylene được tiếp nhận, lưu trữ và đưa qua các thiết bị xử lý nhằm đạt độ tinh khiết cần thiết. Công đoạn này có thể bao gồm tách ẩm, loại bỏ tạp chất, lọc dòng nguyên liệu và điều chỉnh áp suất. Mục tiêu là bảo vệ xúc tác, hạn chế phản ứng phụ và duy trì tốc độ trùng hợp ổn định.
Nguyên liệu lỏng hoặc khí được cấp vào hệ thống theo điều kiện được thiết kế cho dây chuyền. Các cảm biến và thiết bị phân tích liên tục theo dõi lưu lượng, áp suất, nhiệt độ và thành phần. Nếu nguyên liệu không đạt yêu cầu, dòng cấp có thể được điều chỉnh hoặc đưa trở lại công đoạn xử lý.
3.2. Trùng hợp propylene
Đây là công đoạn trung tâm của quy trình. Dưới tác động của xúc tác, các phân tử propylene liên kết với nhau để tạo thành mạch polypropylene. Phản ứng có thể được thực hiện trong môi trường pha khí, pha lỏng hoặc hệ kết hợp, tùy công nghệ sản xuất.
Trong thiết bị phản ứng, nhà sản xuất kiểm soát nhiều yếu tố cùng lúc như nhiệt độ, áp suất, nồng độ propylene, lượng hydrogen, tỷ lệ xúc tác và thời gian lưu. Những yếu tố này ảnh hưởng đến khối lượng phân tử, độ phân bố khối lượng phân tử, cấu trúc lập thể và chỉ số chảy của polymer.
PP thương mại thường được phân loại theo cấu trúc lập thể, trong đó isotactic PP được sử dụng rộng rãi vì có độ kết tinh và tính cơ học phù hợp. Tỷ lệ cấu trúc không mong muốn, mức độ kết tinh và sự phân bố mạch polymer sẽ ảnh hưởng đến độ cứng, độ trong, độ bền kéo và khả năng chịu nhiệt của sản phẩm.
3.3. Tách và xử lý polymer sau phản ứng
Sau khi trùng hợp, hỗn hợp thu được không chỉ gồm polymer mà còn có thể chứa monomer chưa phản ứng, khí mang, xúc tác và chất hỗ trợ. Polymer được tách khỏi các thành phần này bằng hệ thống tách khí, thu hồi monomer và xử lý phần xúc tác còn lại.
Monomer chưa phản ứng thường được thu hồi để tuần hoàn vào dây chuyền, vừa giảm tiêu hao nguyên liệu vừa hạn chế phát thải. Polymer cũng cần được làm sạch và ổn định trước khi chuyển sang công đoạn phối trộn. Mức độ loại bỏ các thành phần còn dư phụ thuộc vào công nghệ và yêu cầu chất lượng của hạt thành phẩm.
3.4. Khử hoạt tính xúc tác và ổn định polymer
Phần xúc tác còn hoạt tính phải được xử lý để phản ứng không tiếp tục diễn ra ngoài kiểm soát. Polymer sau đó được kết hợp với các chất ổn định thích hợp nhằm hạn chế quá trình oxy hóa do nhiệt và do oxy trong không khí.
Nếu công đoạn ổn định không đạt, hạt PP có thể bị biến màu, phát sinh mùi, giảm độ bền hoặc thay đổi chỉ số chảy trong quá trình gia công. Đây là lý do hạt nhựa cần được kiểm soát không chỉ ở trạng thái ban đầu mà còn sau khi chịu tác động nhiệt trong dây chuyền tạo hạt và khi gia công tại nhà máy khách hàng.
3.5. Phối trộn polymer với phụ gia
Polymer dạng bột hoặc dạng hạt trung gian được phối trộn với phụ gia theo công thức đã xác định. Hỗn hợp thường đi qua máy đùn hai trục hoặc thiết bị phối trộn có khả năng tạo lực cắt và phân tán đồng đều.
Trong máy đùn, vật liệu được gia nhiệt đến trạng thái nóng chảy. Trục vít vận chuyển, nén và trộn polymer với phụ gia, đồng thời đẩy hỗn hợp về phía đầu khuôn. Nhiệt độ, tốc độ trục vít, mô-men xoắn, áp suất đầu khuôn và thời gian lưu phải được kiểm soát để phụ gia phân tán tốt nhưng không làm polymer suy giảm quá mức.
Đối với hạt PP màu hoặc hạt có chất độn, khả năng phân tán là yếu tố đặc biệt quan trọng. Phụ gia phân tán không đều có thể tạo đốm màu, điểm yếu cơ học, tắc lưới lọc hoặc làm bề mặt sản phẩm không ổn định.
3.6. Tạo sợi, cắt hạt và làm nguội
Nhựa nóng chảy đi qua đầu khuôn để tạo thành các dòng nhựa liên tục. Tùy thiết kế dây chuyền, các dòng nhựa có thể được làm nguội trong bể nước rồi cắt bằng dao quay, hoặc được cắt trực tiếp dưới nước. Hai phương án đều nhằm tạo ra viên hạt có kích thước tương đối đồng đều và thuận tiện cho đóng bao.
Trong quá trình cắt, cần kiểm soát nhiệt độ nhựa, tốc độ kéo, tốc độ dao và lưu lượng nước làm mát. Hạt quá dài, quá ngắn, dính cụm hoặc có nhiều bụi có thể gây khó khăn khi cấp liệu cho máy ép, máy đùn hoặc dây chuyền kéo sợi.
Sau khi cắt, hạt được tách nước, sấy bề mặt và vận chuyển đến hệ thống sàng. Hạt không đạt kích thước, bột mịn hoặc vật thể lạ được loại bỏ hoặc xử lý riêng tùy quy định của nhà máy.
3.7. Sàng, kiểm tra và đóng gói
Hạt thành phẩm được sàng để kiểm soát kích thước và loại bỏ phần không phù hợp. Tiếp đó, sản phẩm được lấy mẫu theo lô để kiểm tra các chỉ tiêu liên quan đến mục đích sử dụng. Khi đạt yêu cầu, hạt được đóng vào bao giấy nhiều lớp, bao dệt PP, bao jumbo hoặc hệ thống silo theo quy mô vận chuyển.
Thông tin trên bao thường cần thể hiện mã sản phẩm, số lô, khối lượng, ngày sản xuất và điều kiện bảo quản theo quy định của nhà sản xuất. Việc truy xuất theo lô giúp xác định nguyên nhân khi sản phẩm gia công có biến động về màu sắc, độ chảy hoặc cơ tính.
4. Những yếu tố quyết định tính chất của hạt nhựa PP
4.1. Cấu trúc polymer và độ kết tinh
Cấu trúc mạch polymer quyết định khả năng sắp xếp của các phân tử khi làm nguội. PP có mức độ kết tinh phù hợp thường có độ cứng, độ bền và khả năng chịu nhiệt tốt hơn polymer có cấu trúc kém ổn định. Tuy nhiên, độ kết tinh cao có thể làm giảm độ trong hoặc ảnh hưởng đến độ dẻo của một số sản phẩm.
4.2. Chỉ số chảy
Chỉ số chảy, thường được gọi là MFR hoặc MFI trong tài liệu kỹ thuật, phản ánh khả năng chảy của nhựa nóng chảy dưới điều kiện thử nghiệm xác định. Chỉ số chảy cao thường thuận lợi cho một số sản phẩm thành mỏng hoặc chu kỳ ép nhanh, còn chỉ số chảy thấp có thể phù hợp hơn với yêu cầu độ bền và các quá trình cần mạch polymer dài hơn.
Không nên so sánh chỉ số chảy giữa các loại hạt nếu không biết cùng điều kiện thử. Giá trị này chỉ có ý nghĩa khi đi kèm phương pháp thử, nhiệt độ, tải trọng và tiêu chuẩn áp dụng. Trong sản xuất, chỉ số chảy cũng cần được xem cùng độ bền kéo, độ co ngót, độ va đập và khả năng ổn định màu.
4.3. Hệ phụ gia và chất độn
Phụ gia có thể cải thiện một tính chất nhưng đồng thời ảnh hưởng đến tính chất khác. Ví dụ, chất độn khoáng có thể tăng độ cứng và giảm giá thành nhưng làm giảm độ dẻo; chất tạo màu thay đổi ngoại quan nhưng yêu cầu phân tán tốt; chất ổn định ánh sáng giúp hạn chế lão hóa ngoài trời nhưng không thay thế hoàn toàn thiết kế vật liệu phù hợp.
5. Phân loại hạt nhựa PP theo công nghệ gia công
Phân loại theo công nghệ gia công giúp người mua lựa chọn đúng vật liệu hơn so với chỉ dựa vào màu sắc hoặc tên thương mại.
- PP ép phun: dùng cho nắp, hộp, linh kiện, đồ gia dụng và nhiều sản phẩm định hình. Yêu cầu thường tập trung vào độ chảy, độ cứng, độ co ngót, độ bóng và khả năng điền đầy khuôn.
- PP kéo sợi và dệt: dùng để tạo sợi dẹt, sợi filament, bao dệt, bao jumbo và vải không dệt. Hạt cần có độ ổn định nóng chảy, khả năng kéo sợi và độ bền phù hợp.
- PP đùn màng: dùng cho màng đúc hoặc các cấu trúc màng chuyên dụng. Tính ổn định độ dày, độ trong, khả năng chống dính và đặc tính bề mặt có vai trò quan trọng.
- PP đùn tấm hoặc thermoforming: dùng cho khay, tấm và sản phẩm định hình nhiệt. Vật liệu cần cân bằng giữa độ cứng, độ dẻo và khả năng tạo hình.
- PP copolymer: được tạo ra bằng cách đưa thêm comonomer vào cấu trúc polymer để cải thiện độ dai hoặc khả năng chịu va đập. Loại này không nên đánh đồng với PP homopolymer vốn thường có độ cứng và khả năng chịu nhiệt nổi bật hơn.
Trong ngành bao bì, PP còn có thể xuất hiện dưới dạng màng PP đúc, màng BOPP hoặc sợi PP. Đây là các sản phẩm đã qua những công đoạn gia công tiếp theo, không phải tên gọi thay thế cho hạt nhựa PP nguyên liệu.
6. Kiểm tra chất lượng hạt nhựa PP sau sản xuất
Kiểm tra chất lượng được thực hiện theo lô và theo mục đích sử dụng. Một số nhóm chỉ tiêu thường được quan tâm gồm:
- Ngoại quan: màu sắc, độ đồng đều, mức độ sạch, bụi mịn, hạt cháy, hạt kết tụ và vật thể lạ.
- Đặc tính dòng chảy: chỉ số chảy hoặc độ nhớt nóng chảy theo phương pháp thử phù hợp.
- Độ ẩm: PP thường ít hút ẩm hơn một số polymer khác, nhưng hạt vẫn có thể mang nước bề mặt sau công đoạn làm nguội hoặc bị ảnh hưởng bởi bao bì bảo quản.
- Tính cơ học: độ bền kéo, độ giãn dài, độ va đập và độ cứng tùy ứng dụng.
- Nhiệt: độ ổn định trong gia công, nhiệt độ hóa mềm hoặc các chỉ tiêu nhiệt được quy định trong phiếu kỹ thuật.
- Tro và chất độn: cần kiểm soát khi sản phẩm có công thức chứa khoáng hoặc khi yêu cầu độ tinh khiết cao.
- Mùi và chất bay hơi: quan trọng với bao bì, sản phẩm gia dụng và các ứng dụng nhạy cảm với mùi.
Doanh nghiệp nên đối chiếu kết quả thử với datasheet, mẫu chuẩn đã phê duyệt và yêu cầu kỹ thuật của sản phẩm cuối. Một lô đạt chỉ số chảy nhưng vẫn có thể không phù hợp nếu màu, độ co ngót, độ bền hoặc mức độ phân tán phụ gia không đáp ứng.
7. Lỗi thường gặp trong sản xuất và sử dụng hạt PP
7.1. Biến động chỉ số chảy
Chỉ số chảy thay đổi có thể liên quan đến dao động nguyên liệu, lượng hydrogen, điều kiện phản ứng, mức độ suy giảm nhiệt hoặc sai lệch khi phối trộn. Khi gia công, hiện tượng này gây thay đổi áp suất máy, thời gian điền đầy khuôn, độ dày màng hoặc độ ổn định của sợi.
7.2. Hạt không đồng đều và nhiều bụi
Nguyên nhân có thể nằm ở dao cắt, điều kiện làm nguội, hệ thống sàng hoặc quá trình vận chuyển. Bụi nhiều không chỉ làm bẩn thiết bị mà còn khiến cấp liệu không ổn định và làm tăng nguy cơ phát sinh khuyết tật trên sản phẩm.
7.3. Màu không ổn định hoặc có đốm
Lỗi này thường liên quan đến phân tán màu kém, phụ gia không tương thích, lẫn vật liệu khác hoặc polymer bị phân hủy do nhiệt. Đặc biệt, PP không nên trộn tùy tiện với PE, PET, PVC hay vật liệu tái sinh không rõ nguồn vì mỗi polymer có nhiệt độ gia công và tính tương thích khác nhau.
7.4. Mùi bất thường
Mùi có thể phát sinh từ chất bay hơi còn dư, phụ gia, vật liệu tái sinh lẫn tạp hoặc hiện tượng quá nhiệt. Với sản phẩm dùng trong bao bì thực phẩm, cần kiểm soát nguồn nguyên liệu, công thức phụ gia, điều kiện vệ sinh và hồ sơ phù hợp thay vì chỉ đánh giá bằng cảm quan.
8. Bảo quản hạt nhựa PP sau khi tạo hạt
Hạt PP nên được lưu trữ trong bao bì kín, sạch và nguyên vẹn, đặt trên pallet hoặc nền khô, tránh tiếp xúc trực tiếp với nước, hóa chất và nguồn nhiệt. Kho cần hạn chế bụi, côn trùng và nguy cơ lẫn chéo giữa các mã màu hoặc các loại polymer.
Không nên mở bao quá sớm trước khi cấp liệu. Khi đã mở, phần hạt chưa sử dụng cần được đóng kín để hạn chế bụi và hơi ẩm bề mặt. Hạt lưu kho lâu nên được kiểm tra lại ngoại quan, mùi, độ sạch và chỉ số chảy trước khi đưa vào sản xuất, đặc biệt với các ứng dụng yêu cầu bề mặt hoặc màu sắc ổn định.
Đối với hạt tái sinh, cần quản lý riêng theo nguồn, màu và tỷ lệ phối trộn. Việc trộn hạt tái sinh với hạt nguyên sinh chỉ nên thực hiện khi đã xác định ảnh hưởng đến cơ tính, độ ổn định gia công và yêu cầu của sản phẩm cuối.
9. Mối liên hệ giữa hạt PP và sản phẩm bao bì
Hạt PP là điểm khởi đầu của nhiều sản phẩm bao bì nhưng đặc tính cuối cùng còn phụ thuộc vào thiết kế khuôn, thiết bị, nhiệt độ gia công, tốc độ máy, điều kiện làm nguội và công thức phối trộn. Cùng một nhóm PP, nhà sản xuất có thể tạo ra bao dệt, dây đai, màng, nắp hoặc hộp có tính chất rất khác nhau.
Chẳng hạn, hạt dùng để kéo sợi phải duy trì dòng chảy ổn định trong thời gian dài, trong khi hạt ép phun cần điền đầy khuôn và giải phóng sản phẩm tốt. Hạt dùng cho bao bì màng lại chú trọng độ ổn định độ dày, ngoại quan và khả năng hàn hoặc ghép trong cấu trúc nhiều lớp.
Ở công đoạn sau, hạt PP có thể được biến thành sợi dệt có độ bền phù hợp cho bao tải và bao jumbo. Với sản phẩm dạng sợi, các yếu tố như tỷ lệ kéo, nhiệt độ định hình và tốc độ cuộn cũng ảnh hưởng lớn đến chất lượng, không chỉ riêng chất lượng hạt đầu vào. Một số ứng dụng sợi PP chuyên biệt, chẳng hạn sợi PP gia cường, còn yêu cầu kiểm soát hình thái và tính năng theo mục đích sử dụng cuối.
10. Tiêu chí lựa chọn hạt PP phù hợp
- Xác định công nghệ gia công: ép phun, đùn màng, kéo sợi, dệt bao hay đùn tấm sẽ cần cấp hạt khác nhau.
- Đối chiếu chỉ số chảy: không chọn theo giá trị đơn lẻ mà cần so sánh với điều kiện máy và yêu cầu sản phẩm.
- Kiểm tra thông tin kỹ thuật: xem xét độ bền kéo, độ cứng, độ va đập, độ co ngót, màu sắc và mức độ ổn định nhiệt.
- Đánh giá phụ gia: xác định hạt có chất độn, chất màu, chất chống UV, chất trượt hay thành phần đặc biệt nào không.
- Kiểm tra tính tương thích: không phối trộn tùy ý PP với PE, PET, PVC hoặc vật liệu tái sinh khác loại.
- Yêu cầu mẫu thử: chạy thử trên thiết bị thực tế để đánh giá độ ổn định cấp liệu, áp suất, bề mặt và cơ tính sản phẩm.
- Quản lý truy xuất: ưu tiên lô hàng có mã nhận diện, phiếu kiểm nghiệm và thông tin nhà sản xuất rõ ràng.
Đối với bao bì tiếp xúc thực phẩm hoặc sản phẩm xuất khẩu, hồ sơ vật liệu phải được xem xét theo thị trường đích và mục đích sử dụng cụ thể. Không nên mặc định mọi hạt PP nguyên sinh đều đáp ứng cùng một yêu cầu pháp lý.
11. Phân biệt hạt PP nguyên sinh và hạt PP tái sinh
Hạt PP nguyên sinh được sản xuất từ chuỗi nguyên liệu hóa dầu và chưa trải qua vòng gia công thành sản phẩm trước đó. Loại hạt này thường có độ ổn định màu, mùi, chỉ số chảy và cơ tính cao hơn, nhưng giá thành có thể lớn hơn.
Hạt PP tái sinh được tạo ra từ phế liệu sản xuất hoặc sản phẩm PP đã qua sử dụng. Phế liệu được phân loại, nghiền, làm sạch, nấu chảy, lọc và tạo hạt lại. Chất lượng phụ thuộc mạnh vào độ sạch, nguồn phế liệu, số lần gia nhiệt và khả năng kiểm soát lẫn tạp. Hạt tái sinh phù hợp với nhiều sản phẩm không yêu cầu ngoại quan hoặc cơ tính quá cao, nhưng cần thử nghiệm trước khi đưa vào dây chuyền.
Hai loại hạt này có thể được phối trộn trong một số ứng dụng, song tỷ lệ phối trộn phải được xác định bằng thử nghiệm. Việc dùng hạt tái sinh không rõ nguồn cho bao bì yêu cầu cao có thể gây biến động màu, mùi, độ bền và độ an toàn của sản phẩm.
12. Kết luận
Quy trình sản xuất hạt nhựa PP bắt đầu từ propylene đã làm sạch, tiếp tục qua phản ứng trùng hợp có xúc tác, tách và thu hồi thành phần chưa phản ứng, ổn định polymer, phối trộn phụ gia, đùn tạo sợi, cắt hạt, làm nguội, sàng và kiểm tra theo lô. Chất lượng hạt không chỉ được quyết định ở phản ứng hóa học mà còn phụ thuộc vào công thức phụ gia, khả năng kiểm soát nhiệt, độ đồng đều viên hạt và hệ thống kiểm nghiệm.
Để chọn đúng hạt PP cho bao bì hoặc sản phẩm công nghiệp, cần bắt đầu từ công nghệ gia công và yêu cầu thành phẩm, sau đó đối chiếu chỉ số chảy, cơ tính, màu, phụ gia, độ sạch và hồ sơ truy xuất. Cách tiếp cận này giúp hạn chế lỗi khi chạy máy, kiểm soát ổn định chất lượng và tránh nhầm lẫn giữa các loại polymer có tên gọi hoặc hình thức tương tự.
Bài viết liên quan
