Máy quấn màng là gì? Cấu tạo, phân loại và cách chọn thiết bị phù hợp

Máy quấn màng là thiết bị dùng màng co giãn, phổ biến nhất là màng PE, để bao quanh pallet, thùng carton, kiện hàng hoặc sản phẩm có hình dạng phù hợp. So với quấn thủ công, thiết bị giúp lớp màng phân bố đều hơn, giữ hàng ổn định hơn và giảm phụ thuộc vào sức người trong công đoạn đóng gói cuối dây chuyền.

Tuy nhiên, chọn máy không chỉ dựa vào giá bán hay tốc độ quay. Kích thước hàng, tải trọng pallet, độ ổn định của kiện, loại màng sử dụng, không gian lắp đặt và cách đưa hàng vào máy đều ảnh hưởng trực tiếp đến hiệu quả. Bài viết dưới đây tập trung vào cấu tạo, nguyên lý, các dòng máy phổ biến, tiêu chí lựa chọn và những lỗi cần kiểm tra trước khi đầu tư.

1. Máy quấn màng là gì?

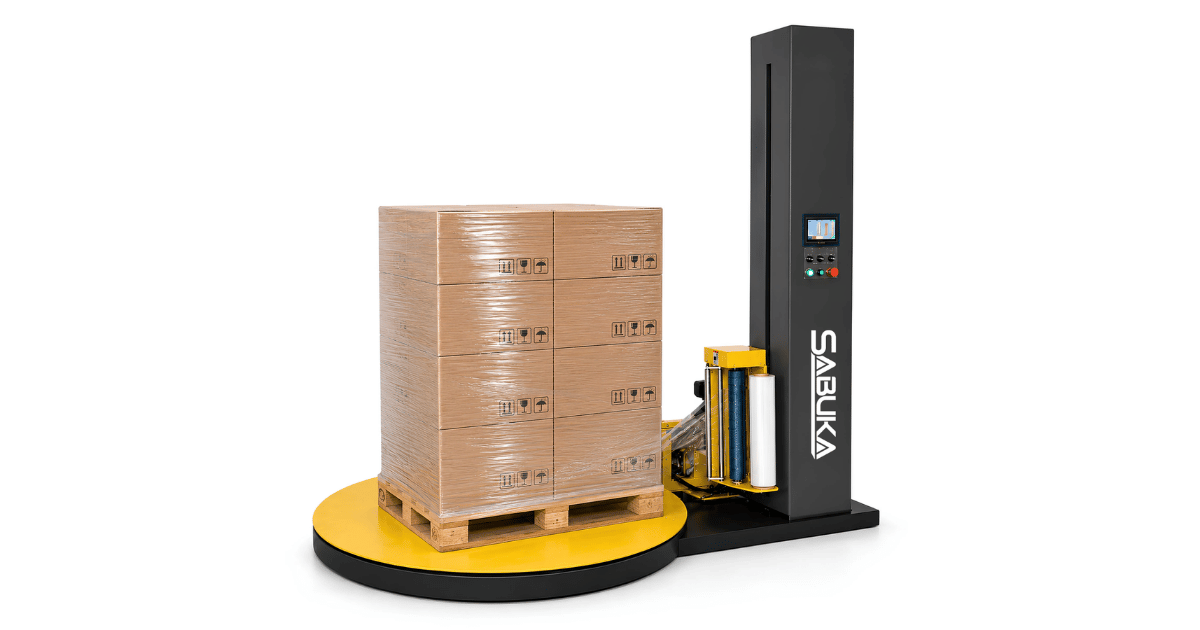

Máy quấn màng là thiết bị tự động hoặc bán tự động dùng để kéo, căng và quấn màng nhựa quanh kiện hàng. Trong thực tế, thiết bị này thường được gọi là máy quấn pallet, máy quấn màng PE hoặc máy quấn màng pallet. Tùy thiết kế, hàng có thể được đặt trên bàn xoay, đi qua vùng quấn theo phương ngang hoặc được bao phủ bằng hệ thống cánh tay quay.

Mục đích chính của công đoạn quấn màng là tạo một lớp bao ngoài giúp các kiện nhỏ liên kết thành một đơn vị vận chuyển. Màng cũng hạn chế bụi bẩn, hơi ẩm bề mặt và tình trạng xô lệch trong quá trình nâng hạ. Đây không phải là giải pháp thay thế hoàn toàn cho thùng carton, đai nhựa, dây đai thép, góc bảo vệ hay vật liệu chống sốc. Máy chỉ phát huy đúng vai trò khi được phối hợp với kết cấu bao gói phù hợp.

Màng dùng cho máy quấn là loại nào?

Loại vật liệu phổ biến nhất là màng PE stretch, thường gọi là màng quấn pallet hoặc màng co giãn. Màng được kéo căng trong lúc quấn rồi có xu hướng ôm sát kiện hàng. Khả năng giữ tải phụ thuộc vào độ dày, độ đàn hồi, lực kéo, số vòng quấn và cách phân bố màng trên pallet.

PE khác với các vật liệu bao bì khác. PP thường được dùng cho bao dệt, dây đai hoặc một số loại màng có độ cứng và độ trong phù hợp; PET có độ bền kéo cao, thường gặp ở dây đai PET hoặc màng kỹ thuật; OPP có độ trong và khả năng in tốt nhưng không phải lựa chọn mặc định cho quấn pallet; PVC có tính chất riêng và không nên được thay thế tùy tiện cho màng PE. Giấy và carton có chức năng tạo hình, bảo vệ và chịu nén khác với màng quấn, vì vậy thường được dùng kết hợp thay vì thay thế lẫn nhau.

2. Cấu tạo và nguyên lý hoạt động của máy quấn màng

Một máy quấn màng pallet thông thường gồm bộ phận đỡ hàng, cụm giữ và cấp màng, cơ cấu chuyển động, tủ điều khiển và các bộ phận an toàn. Mỗi dòng máy có thiết kế khác nhau, nhưng các thành phần dưới đây quyết định phần lớn chất lượng quấn.

2.1. Bàn xoay hoặc cơ cấu di chuyển

Ở máy bàn xoay, pallet được đặt trên mâm tròn. Khi mâm quay, cuộn màng di chuyển quanh hàng và tạo các vòng quấn ngang. Một số máy có bàn xoay thấp để xe nâng hoặc xe nâng tay đưa pallet vào dễ hơn. Với hàng nặng, cần kiểm tra tải trọng cho phép và khả năng chịu lực của mâm, không chỉ nhìn vào kích thước bàn.

Ở máy tay quay, hàng thường đứng cố định còn cánh tay mang cuộn màng quay xung quanh. Cấu hình này phù hợp với pallet nặng, kích thước lớn hoặc hàng khó di chuyển. Máy quấn màng dạng vòng có thể cho năng suất cao hơn trong dây chuyền, nhưng thường đòi hỏi mặt bằng và hệ thống đưa hàng vào, đưa hàng ra đồng bộ.

2.2. Cụm giữ và căng màng

Cụm giữ màng có nhiệm vụ tháo cuộn, dẫn màng và tạo lực căng trước khi màng tiếp xúc với kiện hàng. Một số máy điều chỉnh lực căng bằng phanh cơ, một số dùng mô tơ hoặc cơ cấu điều khiển điện tử. Lực căng quá thấp làm màng lỏng, khó giữ kiện; lực căng quá cao có thể làm rách màng, bóp méo thùng hoặc gây nghiêng hàng.

Cần phân biệt lực căng màng với độ bám dính. Màng có thể được kéo căng tốt nhưng vẫn trượt trên bề mặt bụi, ẩm hoặc quá trơn. Với pallet có cạnh sắc, nên xử lý góc cạnh bằng tấm bảo vệ hoặc điều chỉnh cách xếp trước khi tăng lực kéo.

2.3. Cột nâng và vùng quấn

Cột nâng giúp cụm cấp màng di chuyển theo chiều cao của kiện. Người vận hành có thể cài đặt số vòng ở chân pallet, số vòng ở phần trên, chiều cao quấn hoặc chế độ quấn lên xuống. Vùng quấn phải bao phủ đủ phần hàng cần liên kết nhưng không nhất thiết phủ kín toàn bộ bề mặt như một lớp màng chống nước tuyệt đối.

2.4. Bộ điều khiển và cảm biến

Bộ điều khiển thường cho phép cài đặt tốc độ bàn xoay, tốc độ nâng, số chu kỳ, lực căng và chế độ dừng. Cảm biến có thể nhận biết chiều cao kiện, vị trí cụm màng hoặc tình trạng kết thúc chu trình. Các chức năng như dừng khẩn, bảo vệ quá tải và cảm biến cửa an toàn có ý nghĩa lớn trong vận hành, đặc biệt khi máy được đưa vào khu vực có nhiều người làm việc.

3. Các loại máy quấn màng phổ biến

3.1. Máy quấn màng bán tự động

Máy bán tự động thường có bàn xoay và cụm cấp màng tự động, nhưng người vận hành vẫn phải đặt pallet, cố định đầu màng, chọn chương trình và cắt màng sau chu kỳ. Đây là lựa chọn phù hợp cho kho hàng, xưởng sản xuất quy mô vừa hoặc nơi số lượng pallet chưa đủ lớn để đầu tư dây chuyền tự động.

Ưu điểm là cấu tạo tương đối gọn, dễ triển khai và chi phí đầu tư thường thấp hơn máy tự động. Hạn chế là năng suất còn phụ thuộc thao tác của công nhân, việc đưa pallet vào và lấy pallet ra. Nếu hàng có tải trọng lớn, cần bố trí xe nâng hoặc xe nâng tay phù hợp thay vì yêu cầu người vận hành đẩy trực tiếp.

3.2. Máy quấn màng tự động

Máy tự động có thể kết nối với băng tải, cảm biến nhận diện pallet, cơ cấu cắt và hàn màng, cũng như hệ thống điều khiển trung tâm. Khi hàng đi vào đúng vị trí, chu trình quấn có thể bắt đầu mà không cần thao tác thủ công ở từng pallet.

Dòng máy này thích hợp với dây chuyền có sản lượng ổn định, nhiều ca làm việc hoặc yêu cầu đồng nhất cao. Đổi lại, doanh nghiệp phải tính đến mặt bằng, điện điều khiển, băng tải, bảo trì và khả năng phối hợp với thiết bị phía trước, phía sau. Tự động hóa một máy nhưng để công nhân phải chờ ở công đoạn cấp pallet vẫn có thể làm giảm hiệu quả tổng thể.

3.3. Máy quấn màng tay quay

Máy tay quay dùng cánh tay mang cuộn màng chuyển động quanh kiện hàng. Hàng không phải quay trên bàn nên phù hợp với pallet nặng, hàng có đáy không đồng đều hoặc sản phẩm dễ mất cân bằng khi xoay. Cần có vùng an toàn đủ rộng quanh cánh tay quay và hệ thống bảo vệ để tránh va chạm với người hoặc vật cản.

3.4. Máy quấn màng dạng vòng

Máy dạng vòng đưa kiện hàng qua một vòng quấn hoặc vùng quấn cố định. Cấu hình này thường phù hợp với hàng có kích thước tương đối ổn định và dây chuyền liên tục. Trước khi chọn, cần kiểm tra khoảng hở của vòng, chiều cao và chiều rộng lớn nhất của kiện, cũng như khả năng xử lý các pallet lệch tâm.

3.5. Máy quấn màng ngang

Máy quấn ngang thường dùng để quấn các sản phẩm dài, bó vật liệu, cửa, khung, cuộn hoặc kiện không phù hợp với cách quấn theo phương thẳng đứng. Cách bố trí cuộn màng và hướng quay cần được thiết kế theo hình dạng sản phẩm. Không nên dùng máy bàn xoay tiêu chuẩn cho những kiện có trọng tâm cao hoặc chiều dài vượt xa kích thước đỡ.

4. Ứng dụng thực tế của máy quấn màng

Máy quấn màng được sử dụng ở nhiều ngành vì pallet hóa là bước phổ biến trong lưu kho và vận chuyển. Trong ngành thực phẩm đóng thùng, màng giúp gom các thùng thành một đơn vị, nhưng không thay thế bao bì tiếp xúc trực tiếp với thực phẩm. Với hàng tiêu dùng, máy hỗ trợ cố định thùng sản phẩm trước khi đưa vào kho hoặc phân phối.

Trong ngành điện tử, linh kiện và thiết bị, cần kiểm soát lực căng để không làm móp thùng hoặc tác động lên sản phẩm nhạy cảm. Với vật liệu xây dựng, bao bì giấy, gạch, sơn hoặc hàng nặng, yếu tố quan trọng là độ ổn định của pallet và khả năng chịu tải của máy. Trong kho logistics, máy giúp chuẩn hóa khâu đóng gói cuối, giảm tình trạng mỗi nhân viên quấn theo một cách khác nhau.

Đối với hàng dễ bị ẩm, màng PE chỉ tạo lớp che phủ ngoài tương đối, không bảo đảm chống nước tuyệt đối ở mọi điều kiện. Nếu hàng phải lưu kho lâu, đi qua môi trường ẩm hoặc vận chuyển đường biển, cần xem xét thêm túi chống ẩm, lớp lót, nắp phủ pallet, bao bì kín hoặc giải pháp chống ẩm chuyên dụng.

5. Lợi ích và giới hạn khi sử dụng máy quấn màng

5.1. Lợi ích

• Độ ổn định cao hơn: lực căng và số vòng có thể cài đặt, giúp các pallet cùng loại có cách quấn nhất quán.
• Giảm thao tác thủ công: người vận hành không phải liên tục đi quanh pallet và kéo cuộn màng bằng tay.
• Kiểm soát lượng màng: thiết lập đúng giúp hạn chế quấn thừa hoặc quấn thiếu, từ đó giảm lãng phí vật tư.
• Cải thiện an toàn lao động: giảm các thao tác cúi, xoay người và kéo màng lặp lại, dù vẫn cần đào tạo vận hành đúng.
• Phù hợp với quản lý chất lượng: thông số quấn có thể chuẩn hóa theo từng nhóm sản phẩm và quy cách pallet.

5.2. Giới hạn cần lưu ý

Máy không sửa được một pallet xếp sai. Nếu hàng nghiêng, thùng yếu, đáy pallet hỏng hoặc tải phân bố lệch, việc quấn thêm màng chỉ có thể che giấu vấn đề trong thời gian ngắn. Khi di chuyển, pallet vẫn có thể đổ hoặc trượt.

Máy cũng không loại bỏ hoàn toàn nhu cầu kiểm tra màng. Cuộn màng không đồng nhất, lõi cuộn móp, màng bị lão hóa hoặc bảo quản sai có thể làm phát sinh rách màng và quấn không đều. Ngoài ra, thiết bị cần bảo trì các bộ phận chuyển động, cảm biến, con lăn và cụm căng màng.

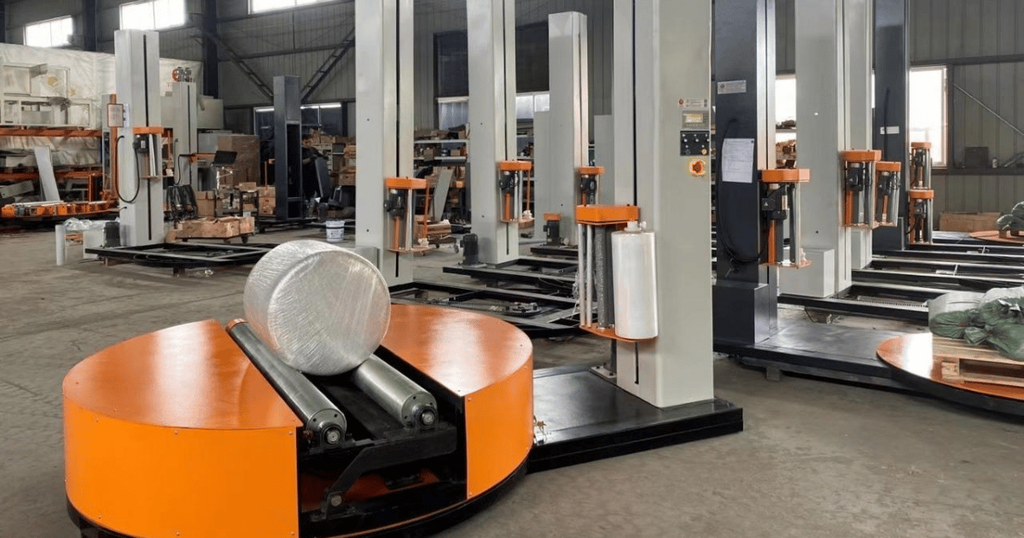

6. Tiêu chí chọn máy quấn màng

6.1. Xác định đặc tính hàng hóa

Trước tiên cần ghi nhận kích thước nhỏ nhất và lớn nhất của pallet, chiều cao kiện, tải trọng, trọng tâm, độ cứng của thùng và mức độ ổn định sau khi xếp. Nếu hàng có nhiều quy cách, không nên chỉ lấy kích thước trung bình để chọn máy. Một kiện cao hơn hoặc rộng hơn giới hạn có thể làm máy không nhận diện đúng hoặc gây va chạm.

6.2. Chọn cấu hình theo cách di chuyển pallet

Nếu pallet có thể đưa lên bàn xoay dễ dàng, máy bàn xoay là cấu hình đơn giản và dễ triển khai. Nếu hàng rất nặng, dễ đổ hoặc đáy không phù hợp để xoay, nên xem xét máy tay quay. Nếu dây chuyền có lưu lượng liên tục và quy cách ổn định, máy dạng vòng hoặc máy tự động kết nối băng tải có thể phù hợp hơn.

6.3. Kiểm tra cụm căng màng

Đây là bộ phận cần được xem kỹ khi nghiệm thu. Cụm căng phải tương thích với loại màng, khổ màng và độ dày mà doanh nghiệp dự kiến sử dụng. Nên yêu cầu chạy thử với chính loại màng đang dùng, không chỉ thử bằng cuộn mẫu khác. Quan sát độ căng ở chân, giữa và đỉnh pallet; kiểm tra màng có bị dồn một bên, rách ở góc hoặc tuột khỏi lớp dưới hay không.

6.4. Đánh giá năng suất theo chu trình thực tế

Năng suất công bố của máy thường liên quan đến thời gian quấn, nhưng thời gian thực tế còn gồm đặt pallet, căn chỉnh, tháo pallet, thay cuộn và xử lý lỗi. Vì vậy, cần tính cả thời gian thao tác và khoảng cách giữa các pallet. Một máy chạy nhanh nhưng phải chờ xe nâng hoặc băng tải vẫn không tạo ra năng suất tương ứng.

6.5. Xem xét điều kiện lắp đặt và bảo trì

Cần kiểm tra kích thước tổng thể, chiều cao trần, nền đặt máy, nguồn điện, lối đưa hàng và vùng an toàn. Với máy tự động, cần xác định cách kết nối tín hiệu với băng tải hoặc thiết bị liên quan. Hồ sơ kỹ thuật nên thể hiện rõ linh kiện tiêu hao, thời gian cung ứng, hướng dẫn thay cuộn và lịch bảo dưỡng.

6.6. Tính chi phí trên mỗi pallet

Giá mua chỉ là một phần chi phí. Nên tính thêm màng tiêu hao, điện năng, nhân công, bảo trì, phụ tùng, dừng máy và chi phí xử lý pallet lỗi. Một thiết bị có giá cao hơn nhưng dùng màng hiệu quả, giảm thao tác và ổn định trong nhiều ca có thể phù hợp hơn phương án rẻ nhưng thường xuyên phải chỉnh.

7. Quy trình vận hành máy quấn màng cơ bản

1. Kiểm tra máy, khu vực quay, cảm biến, nút dừng khẩn và tình trạng cuộn màng.
2. Đặt pallet đúng tâm hoặc đúng vị trí quy định; bảo đảm hàng không vượt vùng làm việc của máy.
3. Luồn màng theo sơ đồ trên máy, kiểm tra mặt màng và chiều lắp cuộn nếu thiết bị yêu cầu.
4. Gắn đầu màng vào pallet hoặc giữ đầu màng theo hướng dẫn vận hành.
5. Chọn chương trình phù hợp với chiều cao, độ ổn định và loại hàng.
6. Chạy thử ở tốc độ thấp nếu thay đổi quy cách hoặc loại màng.
7. Quan sát chân pallet, góc thùng, phần trên và điểm kết thúc màng sau khi máy dừng.
8. Cắt hoặc cố định đầu màng, sau đó kiểm tra độ chắc trước khi chuyển pallet.

Không nên đứng trong vùng chuyển động, đưa tay vào cụm căng khi máy đang chạy hoặc cố kéo màng bằng tay để sửa lỗi. Khi cần vệ sinh, tháo cuộn hay xử lý màng quấn vào trục, phải dừng máy theo quy trình an toàn của thiết bị.

8. Lỗi thường gặp trên máy quấn màng và cách xử lý

8.1. Màng bị rách liên tục

Nguyên nhân có thể là góc pallet sắc, thùng bị rách, lực căng quá cao, cuộn màng lỗi hoặc đường dẫn màng có ba via. Trước hết cần giảm lực căng và kiểm tra vị trí rách. Nếu màng chỉ rách ở một góc cố định, nên xử lý góc cạnh thay vì tiếp tục tăng độ dày màng.

8.2. Màng bị lỏng hoặc tuột

Lỗi này thường liên quan đến lực căng thấp, số vòng ở chân pallet chưa đủ, bề mặt hàng quá trơn hoặc cách kết thúc màng không phù hợp. Kiểm tra lại độ ổn định của lớp hàng dưới cùng, vị trí neo màng và chương trình quấn. Không nên chỉ tăng tốc độ quay vì tốc độ cao không đồng nghĩa với lực giữ tốt hơn.

8.3. Pallet bị nghiêng sau khi quấn

Máy có thể hoạt động bình thường nhưng pallet vẫn nghiêng do xếp hàng lệch, thùng chịu nén kém hoặc lực căng không cân bằng. Cần kiểm tra độ phẳng của pallet, cách xếp, chiều cao chồng thùng và việc màng có bị kéo lệch lên một phía hay không.

8.4. Cụm cấp màng không di chuyển đúng

Nguyên nhân có thể là cảm biến bẩn, dây dẫn màng sai, vật cản trên ray nâng hoặc lỗi truyền động. Nên dừng máy, làm sạch theo hướng dẫn và kiểm tra các điểm kẹt trước khi khởi động lại. Nếu lỗi lặp lại, cần ghi nhận mã lỗi và thông số chu kỳ để kỹ thuật viên xác định nguyên nhân.

8.5. Màng quấn không đều theo chiều cao

Hiện tượng này có thể xuất hiện khi tốc độ nâng không phù hợp với tốc độ quay, cảm biến chiều cao nhận sai hoặc chương trình không tương thích với kích thước hàng. Với pallet có nhiều quy cách, nên tạo chương trình riêng thay vì dùng một thiết lập chung cho tất cả.

9. Bảo quản màng và bảo dưỡng máy

Màng PE nên được đặt ở nơi khô, sạch, tránh nắng trực tiếp, nguồn nhiệt và vật sắc nhọn. Không nên ném cuộn màng hoặc đặt nằm ở vị trí có thể làm móp lõi. Cuộn biến dạng sẽ làm màng chạy không ổn định, tăng nguy cơ lệch mép và rách trong quá trình kéo.

Đối với máy, cần vệ sinh bụi và mảnh màng quanh con lăn, ray nâng, cảm biến và khu vực bàn xoay. Kiểm tra định kỳ dây điện, nút dừng khẩn, bu lông, con lăn, phanh hoặc mô tơ căng màng. Lịch bôi trơn và thay thế linh kiện phải căn cứ vào hướng dẫn của nhà sản xuất, tần suất sử dụng và môi trường làm việc.

Doanh nghiệp nên lưu lại các thông tin như loại màng, khổ màng, độ dày, số vòng, lực căng, khối lượng pallet và tỷ lệ rách. Những dữ liệu này giúp phân biệt lỗi do vật tư, do cách xếp hàng hay do thiết bị, thay vì điều chỉnh máy theo cảm tính.

10. Máy quấn màng và các phương pháp cố định khác

Trong nhiều trường hợp, giải pháp tốt nhất là kết hợp. Màng quấn giữ các đơn vị hàng với nhau, góc bảo vệ phân tán lực, còn dây đai tăng khả năng cố định theo phương dọc hoặc ngang. Việc chọn tổ hợp nào phụ thuộc vào trọng lượng, độ dễ vỡ, hành trình vận chuyển và yêu cầu lưu kho.

11. Những câu hỏi nên đặt ra trước khi mua

• Kích thước pallet nhỏ nhất và lớn nhất là bao nhiêu?
• Khối lượng pallet lớn nhất, trọng tâm và độ ổn định của hàng như thế nào?
• Mỗi giờ hoặc mỗi ca cần xử lý bao nhiêu pallet?
• Có cần tích hợp với băng tải, máy đóng thùng hoặc hệ thống kho không?
• Loại màng PE hiện tại có khổ, độ dày và độ co giãn nào?
• Ai sẽ vận hành, bảo trì và xử lý cuộn màng bị rách?
• Không gian đặt máy, lối xe nâng và vùng an toàn có đáp ứng không?
• Nhà cung cấp có thể chạy thử bằng hàng và màng thực tế không?

Chạy thử bằng pallet thật là bước quan trọng. Cần quan sát không chỉ tốc độ mà cả lượng màng tiêu thụ, mức độ giữ hàng, thao tác của nhân viên, tiếng ồn, khả năng xử lý pallet lệch và thời gian thay cuộn. Nếu có nhiều quy cách, nên thử cả trường hợp thấp, cao, nặng và khó ổn định nhất.

12. Kết luận

Máy quấn màng giúp chuẩn hóa công đoạn pallet hóa, giảm thao tác thủ công và cải thiện khả năng giữ hàng trong lưu kho, vận chuyển. Hiệu quả của thiết bị phụ thuộc vào sự phù hợp giữa cấu hình máy, loại màng PE, cách xếp hàng và điều kiện vận hành thực tế.

Trước khi đầu tư, doanh nghiệp nên xác định rõ kích thước, tải trọng, năng suất và đặc tính hàng; sau đó mới chọn máy bàn xoay, tay quay, dạng vòng hay hệ thống tự động. Một quy trình chạy thử, kiểm tra lực căng và theo dõi lượng màng tiêu thụ sẽ giúp hạn chế chọn sai thiết bị cũng như giảm lỗi phát sinh sau khi lắp đặt.
