Elongation là gì? Cách đo và ứng dụng trong vật liệu bao bì

Trong ngành bao bì, một vật liệu có độ bền kéo cao chưa chắc đã phù hợp với mọi ứng dụng. Khi bị kéo, màng nhựa, dây đai hoặc lớp phủ có thể chịu lực đến một mức nhất định rồi đứt; nhưng trước khi đứt, vật liệu có thể giãn dài ít hoặc nhiều. Khả năng biến dạng này ảnh hưởng trực tiếp đến độ kín của bao, khả năng quấn quanh sản phẩm, mức hấp thụ va đập và nguy cơ rách trong quá trình đóng gói.

Elongation là thuật ngữ dùng để chỉ độ giãn dài của vật liệu khi chịu lực kéo, thường được biểu thị bằng phần trăm. Đây là thông số thường được xem cùng với độ bền kéo, mô đun và độ dai, thay vì được dùng độc lập. Hiểu đúng chỉ tiêu này giúp doanh nghiệp chọn đúng màng PE, PP, PET, OPP, dây đai hoặc vật liệu ghép cho từng quy cách đóng gói, đồng thời tránh nhầm lẫn giữa vật liệu “dẻo” và vật liệu “bền”.

1. Elongation là gì?

Elongation, tiếng Việt thường gọi là độ giãn dài, mô tả mức tăng chiều dài của mẫu thử từ lúc bắt đầu kéo đến một trạng thái xác định. Trong kiểm tra cơ lý bao bì, trạng thái được quan tâm phổ biến là khi mẫu đứt. Khi đó, thuật ngữ “elongation at break” có nghĩa là độ giãn dài tại điểm đứt.

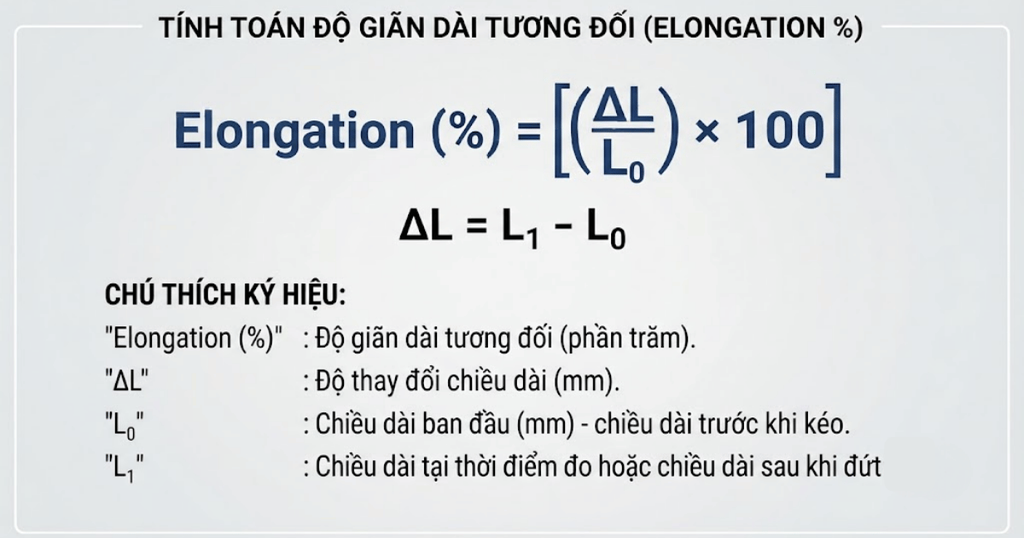

Nếu một mẫu có chiều dài ban đầu là 100 mm và dài 150 mm tại thời điểm đứt, độ giãn dài tại điểm đứt được tính là 50%. Công thức khái quát như sau:

Elongation (%) = [(chiều dài tại thời điểm đo – chiều dài ban đầu) / chiều dài ban đầu] × 100

Thông số này không cho biết trực tiếp vật liệu chịu được lực kéo lớn đến đâu. Hai mẫu có cùng Elongation có thể có độ bền kéo rất khác nhau; ngược lại, hai mẫu có cùng độ bền kéo có thể thể hiện khả năng giãn dài và cách hư hỏng hoàn toàn khác nhau.

Trong tài liệu kỹ thuật, Elongation có thể được ghi theo chiều dọc máy hoặc chiều ngang máy đối với màng sản xuất dạng cuộn. Hai hướng này thường được viết là MD và TD. Với màng thổi, màng đúc hoặc màng định hướng, cấu trúc polymer và điều kiện gia công có thể làm cho tính chất theo hai hướng không giống nhau.

2. Vì sao Elongation quan trọng trong bao bì?

Độ giãn dài quyết định cách vật liệu phản ứng khi bị kéo, căng, ép hoặc va chạm trong thực tế. Trong một số công đoạn, vật liệu cần giãn theo hình dạng sản phẩm để không bị rách. Trong công đoạn khác, vật liệu cần giữ kích thước ổn định để bao bì không bị biến dạng hoặc nhăn quá mức.

2.1. Ảnh hưởng đến khả năng chống rách

Màng có khả năng giãn dài phù hợp thường có thể phân bổ ứng suất quanh vị trí chịu lực thay vì đứt ngay lập tức. Khi một góc bao bị móc, cạnh thùng cọ xát hoặc sản phẩm có đầu nhọn tác động, độ giãn dài có thể giúp màng hấp thụ một phần biến dạng trước khi phát sinh vết rách lớn.

Tuy nhiên, Elongation cao không đồng nghĩa với khả năng chống đâm thủng hoặc chống rách luôn cao. Khả năng này còn phụ thuộc vào độ dày, cấu trúc lớp, độ bền liên kết, độ dai, phụ gia, hướng kéo và dạng tác động. Một màng có thể giãn nhiều nhưng vẫn dễ bị thủng bởi vật nhọn; một màng khác giãn ít hơn nhưng có cấu trúc chịu đâm thủng tốt.

2.2. Ảnh hưởng đến quá trình tạo bao và đóng gói

Trong máy đóng gói, vật liệu liên tục đi qua con lăn, bộ phận tạo hình, thanh hàn hoặc cơ cấu kéo. Nếu độ giãn dài quá thấp so với yêu cầu của máy, màng có thể bị căng cục bộ, rách ở mép hoặc đứt khi tăng tốc. Nếu quá cao, màng có thể bị kéo dài không đồng đều, làm thay đổi chiều dài túi, sai vị trí in, nhăn màng hoặc giảm độ ổn định của đường hàn.

Với màng co, khả năng giãn và co phải được xem xét cùng nhau. Elongation trong phép thử kéo không thể được dùng để suy ra trực tiếp tỷ lệ co nhiệt, vì co nhiệt phụ thuộc vào lịch sử định hướng, nhiệt độ và thời gian gia nhiệt.

2.3. Ảnh hưởng đến khả năng ôm sát sản phẩm

Màng quấn pallet, màng bọc thực phẩm và một số loại màng đóng gói cần kéo căng trong khi sử dụng. Độ giãn dài giúp màng ôm sát kiện hàng, tạo lực giữ và hạn chế xê dịch. Dù vậy, hiệu quả giữ hàng còn phụ thuộc vào lực kéo thực tế, độ hồi phục sau kéo, độ dính giữa các lớp màng và cách quấn.

Đối với dây đai, độ giãn dài có thể giúp dây hấp thụ một phần rung động hoặc co giãn của kiện hàng. Nhưng nếu dây giãn quá nhiều và không hồi phục phù hợp, lực siết có thể giảm sau thời gian lưu kho hoặc vận chuyển. Vì vậy, thông số cần xem xét không chỉ là phần trăm giãn dài mà còn là khả năng giữ lực và độ ổn định theo thời gian.

3. Elongation khác gì độ bền kéo, độ dai và độ đàn hồi?

Các thuật ngữ cơ lý này thường xuất hiện cùng nhau nhưng không thể thay thế cho nhau.

Ví dụ, một màng PE mềm thường có thể giãn đáng kể trước khi đứt, nhưng không có nghĩa là màng sẽ hồi lại hoàn toàn sau khi bỏ lực. Ngược lại, một màng PET định hướng có thể có độ cứng và độ bền kéo cao, giữ kích thước tốt, nhưng mức giãn dài tại điểm đứt thường không được hiểu theo cách giống màng PE mềm.

Trong đánh giá dây đai, cần phân biệt Elongation với tenacity. Tenacity thường dùng để quy đổi khả năng chịu lực theo khối lượng hoặc độ mảnh của vật liệu, trong khi Elongation phản ánh mức biến dạng. Một dây đai chịu lực tốt nhưng giãn quá nhiều có thể không phù hợp với kiện hàng cần giữ kích thước ổn định.

4. Elongation của các vật liệu bao bì phổ biến

Không nên xếp hạng vật liệu chỉ dựa trên Elongation. Mỗi polymer, loại giấy hoặc cấu trúc ghép có đặc tính khác nhau và còn thay đổi theo hướng, độ dày, công nghệ sản xuất và điều kiện thử.

4.1. PE

PE, gồm các nhóm như LDPE, LLDPE và HDPE, thường được dùng cho túi, màng quấn, màng co, lớp seal và bao bì mềm. Các loại PE mềm và tuyến tính thường có khả năng giãn dài đáng kể, phù hợp với ứng dụng cần ôm sát, chịu biến dạng hoặc hạn chế rách lan.

LLDPE thường được lựa chọn trong màng quấn và màng đóng gói cần cân bằng giữa độ dẻo, độ bền kéo, chống đâm thủng và khả năng kéo căng. LDPE có độ mềm và khả năng hàn tốt trong nhiều cấu trúc. HDPE cứng hơn, giữ dáng tốt hơn trong một số ứng dụng nhưng không thể mặc định rằng mọi loại HDPE đều có cùng Elongation.

4.2. PP

PP được sử dụng trong bao dệt, bao BOPP, màng CPP, dây đai và nhiều cấu trúc bao bì khác. PP không định hướng và PP định hướng có hành vi kéo khác nhau. BOPP được kéo định hướng để cải thiện một số tính chất như độ cứng, độ trong hoặc độ bền theo hướng, vì vậy chỉ tiêu theo MD và TD cần được đọc riêng.

CPP thường được dùng làm lớp hàn trong màng ghép nhờ khả năng hàn và độ mềm tương đối. BOPP thường đóng vai trò lớp nền in hoặc tạo độ cứng, sau đó có thể ghép với PE, CPP hoặc vật liệu khác. Không nên dùng thông số của BOPP để suy đoán cho CPP dù cả hai đều thuộc nhóm PP.

4.3. PET

PET, đặc biệt là màng PET định hướng, thường được dùng làm lớp nền trong bao bì ghép, nhãn, băng màng và một số ứng dụng cần độ ổn định kích thước, độ cứng hoặc tính cản. So với màng PE mềm, PET định hướng thường không được lựa chọn vì cần độ giãn dài lớn để ôm sản phẩm.

Ưu điểm của PET là giữ kích thước và tạo nền in tốt trong nhiều cấu trúc. Khi bị kéo quá mức hoặc chịu nếp gấp, màng PET có thể xuất hiện biến dạng vĩnh viễn, nứt hoặc rách tùy cấu trúc. Vì vậy, PET thường phối hợp với lớp sealant mềm hơn thay vì đảm nhiệm toàn bộ yêu cầu về độ giãn.

4.4. OPP

OPP thường được hiểu là polypropylene định hướng, trong đó BOPP là màng polypropylene định hướng hai chiều. Vật liệu này có độ cứng, độ trong và khả năng in phù hợp với nhiều loại bao bì snack, bánh kẹo, nhãn và màng ghép. Do quá trình định hướng, tính chất cơ học của OPP có thể chênh lệch rõ giữa các hướng.

OPP phù hợp khi cần màng tương đối cứng, giữ hình dạng và tạo bề mặt in. Nếu ứng dụng cần độ giãn lớn, chống va đập hoặc khả năng hàn trực tiếp, cần kiểm tra đúng cấu trúc cụ thể thay vì chỉ nhìn tên OPP.

4.5. PVC

PVC có thể ở dạng cứng hoặc mềm tùy công thức và lượng chất hóa dẻo. Màng PVC mềm được dùng trong một số loại màng bọc, nhãn co hoặc ứng dụng kỹ thuật. Elongation của PVC thay đổi mạnh theo thành phần, độ dày, nhiệt độ và điều kiện bảo quản. Do đó, không thể kết luận chung rằng PVC luôn giãn nhiều hoặc ít hơn PE.

4.6. Giấy và carton

Giấy và carton thường có độ giãn dài thấp hơn các màng nhựa, đặc biệt theo chiều máy. Khi chịu kéo, giấy có thể biến dạng rất ít trước khi đứt; độ ẩm, định lượng, hướng sợi, cấu trúc xeo và lớp phủ ảnh hưởng đáng kể đến kết quả.

Trong thùng carton, khả năng chịu nén, chịu bục, chịu xé và độ cứng thường quan trọng hơn việc chỉ tìm một giá trị Elongation. Tuy nhiên, độ giãn dài của giấy nền vẫn liên quan đến khả năng chịu thao tác, nứt gấp và biến dạng khi độ ẩm thay đổi.

5. Elongation được kiểm tra như thế nào?

Phép thử độ giãn dài thường thuộc nhóm thử kéo vật liệu. Mẫu được cắt theo hình dạng và kích thước quy định, kẹp vào hai ngàm của máy kéo, sau đó kéo với điều kiện xác định cho đến khi đứt hoặc đạt điểm cần đánh giá. Máy ghi lại lực và độ dịch chuyển để tạo đường cong ứng suất–biến dạng hoặc lực–độ giãn.

Kết quả không chỉ phụ thuộc vào vật liệu mà còn phụ thuộc vào cách thử. Các yếu tố cần kiểm soát gồm:

• Hướng cắt mẫu, chẳng hạn MD và TD đối với màng cuộn.
• Chiều rộng, chiều dài phần đo và hình dạng mẫu.
• Tốc độ kéo của máy thử.
• Nhiệt độ và độ ẩm trong môi trường thử.
• Cách căn chỉnh, lực kẹp và tình trạng bề mặt ngàm.
• Vị trí đứt: trong vùng đo hay gần ngàm.
• Số lượng mẫu và cách xử lý các kết quả bất thường.

Tiêu chuẩn thử cụ thể cần được xác định theo loại vật liệu, yêu cầu khách hàng hoặc quy định kỹ thuật của sản phẩm. Không nên tự so sánh hai giá trị Elongation nếu chúng được đo bằng phương pháp, kích thước mẫu hoặc tốc độ kéo khác nhau. Một phiếu kết quả đáng tin cậy cần ghi rõ đơn vị, hướng thử, điều kiện thử và cách xác định điểm đứt.

5.1. Đọc đường cong lực–độ giãn

Đường cong thử kéo cung cấp nhiều thông tin hơn một con số phần trăm. Đoạn đầu có thể cho thấy vật liệu cứng hay mềm; vùng chảy thể hiện thời điểm bắt đầu biến dạng đáng kể; phần sau cho biết vật liệu tiếp tục kéo dài, hóa cứng hoặc suy yếu trước khi đứt.

Với bao bì, một vật liệu có đường cong ổn định giữa các mẫu thường dễ kiểm soát hơn vật liệu có kết quả dao động lớn. Nếu mẫu đứt ở nhiều vị trí khác nhau hoặc đứt gần ngàm, cần xem xét lại thao tác kẹp và chất lượng mẫu trước khi dùng kết quả để phê duyệt lô hàng.

6. Cách chọn Elongation phù hợp cho từng ứng dụng

Không có một mức Elongation lý tưởng cho mọi bao bì. Mức phù hợp phải xuất phát từ lực tác động và yêu cầu vận hành thực tế.

1. Xác định công đoạn gây biến dạng: màng bị kéo khi tạo túi, quấn pallet, co nhiệt, nâng kiện, hàn miệng hay chỉ chịu lực tĩnh trong quá trình lưu kho.
2. Xác định hướng chịu lực: với màng định hướng hoặc màng cuộn, cần xem riêng MD và TD thay vì dùng giá trị trung bình.
3. Đánh giá toàn bộ cấu trúc: màng đơn, màng ghép, lớp keo, mực in và lớp hàn có thể ảnh hưởng đến cách mẫu biến dạng hoặc rách.
4. Đặt Elongation cạnh các chỉ tiêu khác: độ bền kéo, chống đâm thủng, chống rách, độ bám dính, độ co, độ kín đường hàn và độ ổn định kích thước.
5. Thử trên máy đóng gói thực tế: thông số phòng thí nghiệm cần được xác nhận bằng chạy máy, đặc biệt khi thay đổi nhà cung cấp, độ dày hoặc tốc độ đóng gói.
6. Kiểm tra sau vận chuyển: với dây đai và màng quấn, cần quan sát lực giữ kiện, độ chùng, vết hằn và hư hỏng sau rung lắc hoặc lưu kho.

Ví dụ, màng quấn pallet thường cần khả năng kéo căng và giữ lực phù hợp; màng lớp ngoài của bao snack có thể ưu tiên độ cứng, độ in và độ cản; lớp sealant lại cần cửa sổ hàn ổn định và khả năng chịu nhiễm bẩn. Vì vậy, yêu cầu Elongation của từng lớp không nhất thiết giống nhau.

7. Những lỗi thường gặp khi đánh giá độ giãn dài

7.1. Đồng nhất Elongation cao với chất lượng cao

Độ giãn dài cao chỉ cho biết vật liệu có thể kéo dài nhiều trong điều kiện thử. Nếu bao bì cần giữ kích thước, chống nhăn hoặc chịu tải ổn định, Elongation quá cao có thể gây bất lợi. Chất lượng phải được đánh giá theo chức năng cuối cùng của bao bì.

7.2. So sánh số liệu khác phương pháp

Một giá trị đo trên mẫu rộng, tốc độ kéo thấp và điều kiện ẩm khác không thể so sánh trực tiếp với giá trị đo trên mẫu hẹp, tốc độ kéo cao. Khi mua vật liệu, nên yêu cầu nhà cung cấp cung cấp phương pháp thử và hướng đo cùng với giá trị.

7.3. Bỏ qua MD và TD

Màng có thể giãn dài tốt theo một hướng nhưng dễ đứt theo hướng còn lại. Lỗi này thường xuất hiện khi chỉ xem một dòng thông số trên datasheet hoặc khi lấy mẫu không đánh dấu chiều cuộn.

7.4. Dùng Elongation để thay thế thử nghiệm sản phẩm

Kết quả kéo mẫu phẳng không phản ánh đầy đủ hiệu quả của bao bì đã hàn, đã in, đã ghép hoặc đã tạo hình. Mép hàn, góc túi, nếp gấp và khuyết tật cục bộ có thể là nơi hư hỏng đầu tiên. Cần kết hợp thử rơi, thử kéo đường hàn, thử rò rỉ, thử nén hoặc thử vận chuyển tùy loại bao bì.

7.5. Không kiểm soát điều kiện bảo quản

Nhiệt độ, độ ẩm, tia UV, thời gian lưu kho và tiếp xúc với hóa chất có thể làm thay đổi tính chất của polymer, keo hoặc giấy. Cùng một lô vật liệu nhưng kết quả sau bảo quản có thể khác kết quả ban đầu. Bao bì cần được lưu trong điều kiện phù hợp với hướng dẫn kỹ thuật và tránh để cuộn bị ép méo, nhiễm bụi hoặc hấp thụ ẩm không kiểm soát.

8. Elongation trong kiểm soát chất lượng

Trong kiểm soát đầu vào, doanh nghiệp nên xây dựng tiêu chí dựa trên chức năng và khoảng chấp nhận đã được xác nhận, thay vì lấy một con số từ tài liệu của vật liệu khác. Mẫu kiểm tra cần đại diện cho lô, có nhận diện rõ chiều cuộn, số lô, độ dày và cấu trúc.

Khi kết quả lệch khỏi giới hạn, cần kiểm tra theo thứ tự: điều kiện phòng thử, thiết bị, mẫu cắt, hướng mẫu, độ dày thực tế và lịch sử gia công. Không nên kết luận ngay rằng polymer đã thay đổi. Với màng ghép, có thể cần phân tích riêng từng lớp hoặc kiểm tra độ bám dính để xác định nguyên nhân.

Việc theo dõi xu hướng cũng quan trọng. Một lô vẫn nằm trong giới hạn nhưng liên tục giảm Elongation theo thời gian có thể báo hiệu thay đổi nguyên liệu, tỷ lệ phối trộn, điều kiện định hướng, độ dày hoặc quá trình xử lý nhiệt. Dữ liệu theo lô giúp phát hiện vấn đề sớm hơn so với chỉ kiểm tra đạt hoặc không đạt.

9. Có nên chọn vật liệu có Elongation cao?

Câu trả lời phụ thuộc vào tình huống. Elongation cao thường có lợi khi bao bì phải kéo căng, ôm sản phẩm, chịu biến dạng hoặc giảm nguy cơ rách giòn. Đây là đặc điểm hữu ích ở một số màng PE, túi mềm hoặc dây đai cần hấp thụ rung động.

Ngược lại, Elongation thấp hoặc vừa phải có thể phù hợp khi cần độ ổn định kích thước, độ cứng, khả năng giữ hình dạng hoặc vị trí in chính xác. Một lớp PET hoặc BOPP định hướng trong màng ghép có thể đảm nhiệm các yêu cầu này, trong khi lớp PE hoặc CPP đảm nhiệm hàn và độ mềm.

Với dây đai nhựa, lựa chọn cần cân bằng giữa lực kéo, độ giãn, khả năng hồi phục, độ giữ lực và thiết bị đóng đai. Các loại dây đai poly dùng trong đóng gói không có cùng đặc tính, nên thông số nên được đối chiếu với trọng lượng, hình dạng kiện hàng và phương thức vận chuyển.

10. Kết luận

Elongation là chỉ tiêu quan trọng để hiểu vật liệu bao bì biến dạng như thế nào dưới tác động kéo. Chỉ số này đặc biệt hữu ích khi đánh giá màng PE, PP, PET, OPP, PVC, dây đai và giấy, nhưng không nên được xem tách rời khỏi độ bền kéo, độ dai, độ hồi phục, chống rách và độ ổn định kích thước.

Để chọn đúng vật liệu, cần xác định công đoạn sử dụng, hướng chịu lực, cấu trúc bao bì, điều kiện thử và yêu cầu vận chuyển. So sánh các kết quả chỉ có ý nghĩa khi phương pháp đo tương đương. Khi kết hợp dữ liệu phòng thí nghiệm với thử nghiệm trên máy và trên bao bì hoàn chỉnh, doanh nghiệp sẽ kiểm soát tốt hơn nguy cơ rách, giãn không đều, chùng kiện hoặc sai kích thước trong sản xuất.

Bài viết liên quan

• Tenacity là gì? Cách hiểu và đánh giá độ bền kéo riêng trong bao bì
• Tex là gì? Cách hiểu và ứng dụng trong bao bì sợi dệt
• Dtex là gì? Cách tính và ứng dụng trong vật liệu bao bì
